R1902型电气控制箱
|
一、概述
|
R1902 型电气控制箱，用于自动控制一套由U- ※※ AL 型环式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2L型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点现实自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
控制箱能发出“供油时间延长”、“加油泵超载”、“超负荷运转”等故障信号，箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。
|
|
|
|

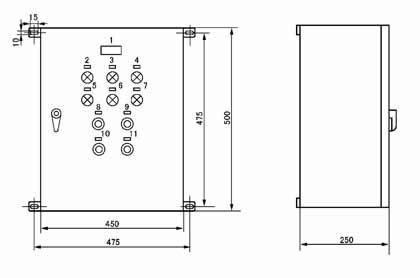

二、外形尺寸
|
|
|
|
三、标牌符号及文字
|
|
序号
|
符号
|
标牌文字
|
序号
|
符号
|
标牌文字
|
|
1
|
HL1
|
电源
|
6
|
HL4
|
油箱液位低
|
|
2
|
HL2
|
干油站工作
|
7
|
SB1
|
任意运转
|
|
3
|
HL3
|
加油泵工作
|
8
|
SB2
|
故障复位
|
|
4
|
HL4
|
供油时间延长
|
9
|
SB3
|
加油泵启动
|
|
5
|
HL5
|
超负载运转
|
10
|
SB4
|
加油泵停止
|
|
|

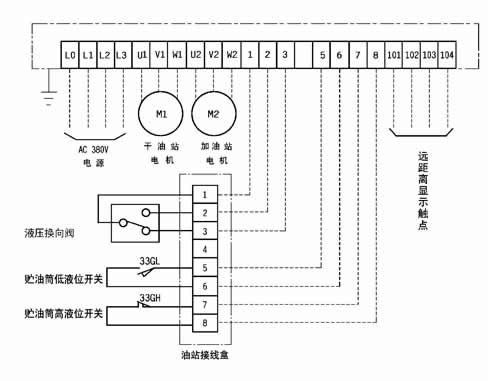

四、R1902型电气控制箱接线端子图
|
|
|
|
