DEA-2L型电气控制箱
|
一、概述
|
DEA-2L型电气控制箱，用于自动控制一套由U- ※※ AL 环式电动干油润滑系统，在油泵经过任意的间隔时间后、自动地使油泵运转，给油完成后自动停止。
控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”三种故障信号。设有一组外部接点，可向主机或主控室发送润滑系统运转状况（停止、运转、故障）信号。
|
|
|
|

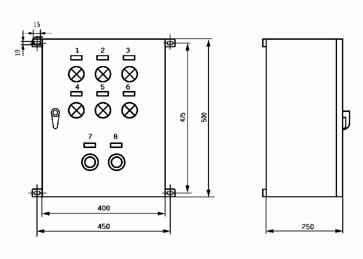

二、外形尺寸
|
|
|
|
三、标牌符号及文字
|
|
序号
|
符号
|
标牌文字
|
序号
|
符号
|
标牌文字
|
|
1
|
1HL
|
电源
|
5
|
5HL
|
油箱液位低
|
|
2
|
2HL
|
停止
|
6
|
6HL
|
超负荷运转
|
|
3
|
3HL
|
运转
|
7
|
S0
|
任意运转
|
|
4
|
4HL
|
供油时间延长
|
8
|
S1
|
故障复位
|
|
|

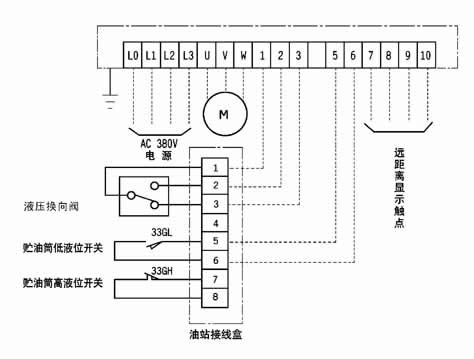

四、DEA-2L型电气控制箱接线端子图
|
|
|
五、使用说明
1、适用主电源3N 50HZ AC 380V。
2、适用环境温度-10℃～40℃,湿度90%。
3、周围环境无导电的介质（气体、液体）。
4、垂直安装，其倾斜度不大于5°。
|
|
