GDK02型电气控制箱
|
一、概述
|
本产品适用于40MPa 双线终端式干油集中润滑系统中，用于控制润滑泵自动运转，向系统Ⅰ管线供送润滑脂，给油完成后自动换向向系统Ⅱ管线供送润滑脂，完成一个润滑周期供脂后自动停止。
GDK02型电气控制箱为有监控控制结构，具有持续工作和自动工作二种工作状态，通过箱面的转换开关来切换。持续工作状态，当润滑泵启动后系统周而复始地持续向系统两条主管线供送润滑脂。自动工作状态，当与主机联锁信号接通后，润滑泵按系统设定的间隔时间定时向系统供送润滑脂，完成一个润滑周期后自动停止。
|
|
|
|

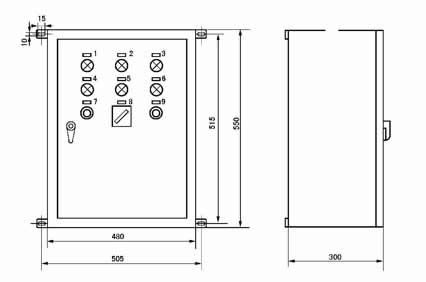

二、外形尺寸
|
|
|
|
三、标牌符号及文字
|
|
序号
|
标牌文字
|
序号
|
标牌文字
|
序号
|
标牌文字
|
|
1
|
工作准备指示
|
4
|
监控时间超过
|
7
|
警报试响
|
|
2
|
线I工作状态
|
5
|
超负载动转
|
8
|
持续-停止-自动
|
|
3
|
线II工作状态
|
6
|
贮油筒空
|
9
|
消除警报
|
|
|

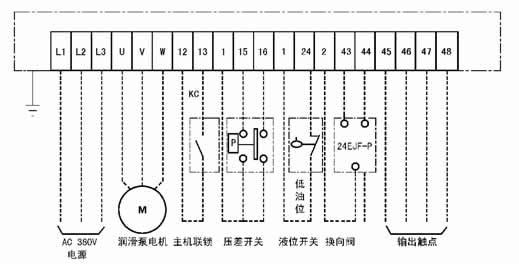

四、GDK-02 电气控制箱外部接线图
|
|
|
五、使用说明
1、适用主电源AC380V、50HZ。
2、适用环境温度-10℃～40℃,湿度90%。
3、周围环境无导电的介质（气体、液体）。
4、垂直安装，其倾斜度不大于5°。
|
|
