一、结构特点及应用范围
|
|
YQWXZ-G型油气卫星站，是集润滑油液定量分配、压缩空气处理、油－气混合于一体的集成化产品，全部元件均集成安装在一防护箱内，适用于不同工况条件下的单线－多区式大型油气润滑系统中。
|
|
二、技术参数
|
|
型号
|
公称油压
|
公称气压
|
适用电压
|
总功率
|
|
YQWXZ-G*-*/*
|
10MPa
|
0.4-0.6MPa
|
DC24V
|
80W
|
|
|
三、外形图
|
|
|
|

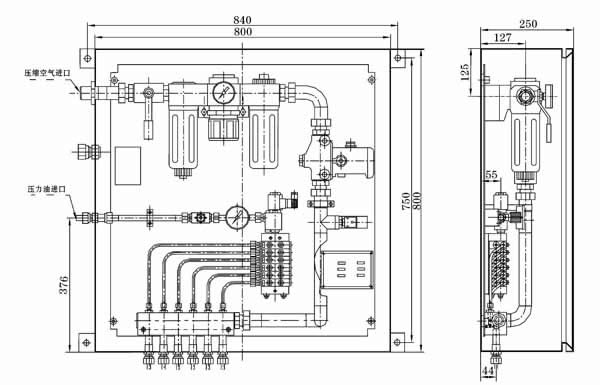

2～6出口油气卫星站外形图
|
|
|
|

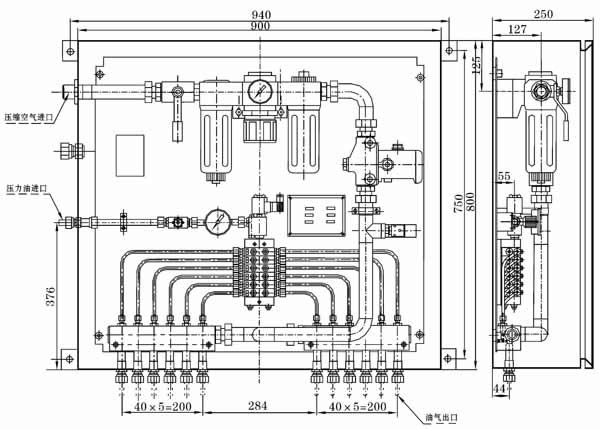

7～12出口油气卫星站外形图
|
|

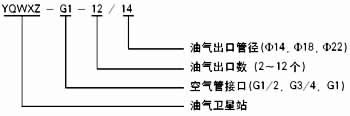

四、型号说明
|
|
|
|

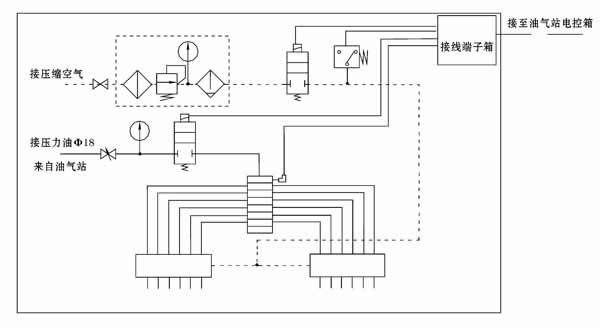

五、原理图
|
|
|
|
六、功能说明
|
|
油气卫星站由二位二通电动止回阀、KM型单线油分配器、气动三联件、二位二通气动电磁阀、油气混合器以及各种连接件等组成。润滑油供应站供送过来的压力油，经二位二通电动止回阀、KM型单线油分配器定量分配，分配出的若干份油分别送至各口的油气混合器进行油气充分混合，而后分别向后级的油气分流器进行再分流或直接供向润滑点。卫星站的工作控制接受油气润滑系统的主PLC电气控制箱控制。
|
|
七、使用要领
|
1、油气卫星站应安装在灰尘少、振动小、受高温辐射热影响小，且便于调整、检查方便的地方。
2、油气卫星站的进气接口必须与工厂压缩空气（允许使用氮气）供气管线相连，决不允许使用其它介质的气体，以免发生安全事故。
3、正常工作使用期内，应定期给气动三联件的储水杯进行排水。
|
