一、结构特点及应用范围
|
|
SMX*-YQ型油－气分配混合器，是由模块式的单线递进分配器和混合器组合叠加而成。设有一个进油口，二个进气口，3～16个油气出口。适用于单线二分式油气润滑系统和双线－递进式油气润滑系统中。
|
|
|
|
二、技术参数
|
|
形式
|
进油压力
|
进气压力
|
活塞种类
|
吐出量ml/循环
|
吐出口数
|
|
SMX*-YQ
|
＜10MPa
|
0.2～0.8MPa
|
04T
|
0.04
|
2
|
|
04S
|
0.08
|
1
|
|
08T
|
0.08
|
2
|
|
08S
|
0.16
|
1
|
|
16T
|
0.16
|
2
|
|
16S
|
0.32
|
1
|
|
24T
|
0.24
|
2
|
|
24S
|
0.48
|
1
|
|
32T
|
0.32
|
2
|
|
32S
|
0.64
|
1
|
|
40T
|
0.4
|
2
|
|
40S
|
0.8
|
1
|
|
|

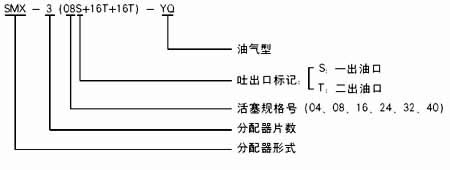

三、型号说明
|
|
|
|

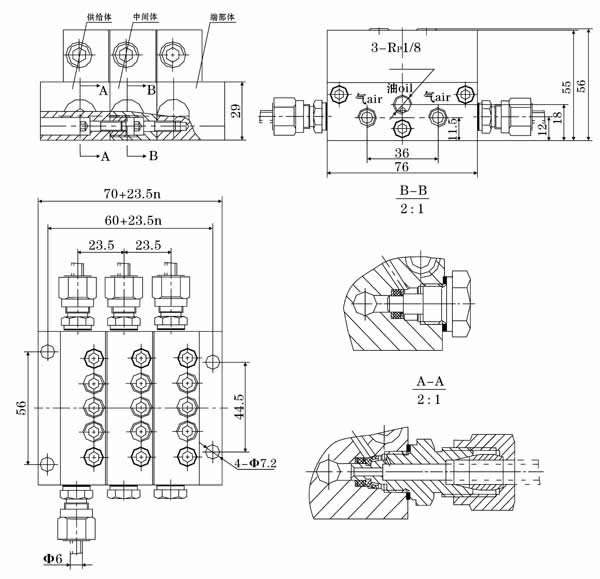

四、外形尺寸
|
|
|
|
五、使用要领
|
1、必须在规定的环境下使用规定范围内的介质。
2、压缩空气接口必须与本油气系统专属的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
3、油气分配混合器的安装位置，优先考虑安装在工况条件好，温度变化小，无腐蚀性介质影响的部位，决不允许安装在长时间受高温辐射烘烤的场合使用。
4、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。
|
