一、使用条件
|
|
本产品适用于公称压力为0.63MPa的稀油润滑系统中，用以过滤润滑油中的污垢杂质，由于内部装有磁芯，因此还能吸附铁磁性的微粒（这种微粒能通滤芯）避免机械摩擦副的过早磨损；在性能上优于一般的过滤器；同样分为二组过滤筒和一个三位六通阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到润滑系统可以连续工作的目的。
|
|
|
|
二、技术参数
|
|
型
号
|
公称
通径
DN
mm
|
过滤
面积
m2
|
运 动 粘 度 cSt
|
重量
kg
|
|
46
|
68
|
100
|
150
|
460
|
|
过 滤 精 度 mm
|
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
|
过 滤 精 度 mm
|
|
SWCQ-50
|
50
|
0.31
|
485
|
1160
|
447
|
793
|
250
|
565
|
107
|
256
|
69
|
160
|
136
|
|
SWCQ-65
|
65
|
0.52
|
820
|
1960
|
760
|
1340
|
400
|
955
|
180
|
434
|
106
|
250
|
165
|
|
SWCQ-80
|
80
|
0.83
|
1320
|
3100
|
1200
|
2150
|
630
|
1533
|
288
|
695
|
170
|
400
|
220
|
|
SWCQ-100
|
100
|
1.31
|
1990
|
4750
|
1840
|
3230
|
1000
|
2310
|
436
|
1050
|
267
|
630
|
275
|
|
SWCQ-125
|
125
|
2.80
|
3340
|
8000
|
2100
|
5420
|
1686
|
3890
|
730
|
1710
|
450
|
1000
|
680
|
|
SWCQ-150
|
150
|
3.30
|
5000
|
12000
|
4650
|
8130
|
2520
|
5840
|
1094
|
2660
|
679
|
1600
|
818
|
|
SWCQ-200
|
200
|
6.00
|
9264
|
22140
|
8568
|
15114
|
4620
|
10788
|
2034
|
4908
|
1254
|
2898
|
1185
|
|
SWCQ-250
|
250
|
9.40
|
14513
|
34686
|
13423
|
23678
|
7238
|
16901
|
3186
|
7689
|
1964
|
4540
|
1422
|
|
SWCQ-300
|
300
|
13.50
|
20844
|
49815
|
19278
|
34006
|
10395
|
24273
|
4573
|
11043
|
2821
|
6520
|
2580
|
|
1、过滤器的公称压力为0.63MPa。
2、滤芯清洗压降不大于0.15MPa。
|
|

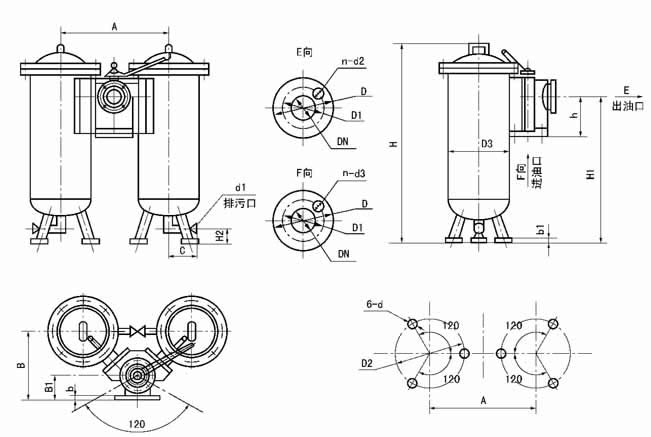

三、外形尺寸
|
|
|
|
SLQ-32，SLQ-40双筒网式过滤器（整体式） DN≥50的SLQ型双筒网式过滤器（组合式）
|
|
四、外形尺寸
|
|
型号
|
公称通径DN
|
A
|
B
|
B1
|
b
|
b1
|
C
|
d2
|
d3
|
H
|
|
SWCQ-50
|
50
|
459
|
325
|
130
|
18
|
20
|
170
|
260
|
240
|
660
|
|
SWCQ-65
|
65
|
474
|
340
|
140
|
20
|
20
|
170
|
260
|
240
|
810
|
|
SWCQ-80
|
80
|
529
|
367
|
145
|
20
|
20
|
180
|
350
|
300
|
820
|
|
SWCQ-100
|
100
|
550
|
381
|
160
|
22
|
20
|
180
|
350
|
300
|
1000
|
|
SWCQ-125
|
125
|
779
|
494
|
165
|
24
|
20
|
220
|
600
|
550
|
1340
|
|
SWCQ-150
|
150
|
817
|
533
|
190
|
24
|
30
|
220
|
600
|
550
|
1460
|
|
SWCQ-200
|
200
|
938
|
613
|
230
|
24
|
30
|
260
|
350
|
600
|
1500
|
|
SWCQ-250
|
250
|
1034
|
676
|
260
|
26
|
30
|
260
|
700
|
640
|
1600
|
|
SWCQ-300
|
300
|
1288
|
814
|
290
|
26
|
30
|
260
|
1000
|
900
|
1720
|
|
|
续上表
|
|
型号
|
H1
|
H2
|
h
|
d
|
d1
|
时出油口连接法兰尺寸
|
|
DN
|
D
|
D1
|
n
|
d2
|
d3
|
|
SWCQ-50
|
480
|
70
|
170
|
19
|
G1/2
|
50
|
160
|
125
|
4
|
18
|
M16
|
|
SWCQ-65
|
630
|
70
|
200
|
19
|
G1/2
|
65
|
180
|
145
|
4
|
18
|
M16
|
|
SWCQ-80
|
620
|
70
|
220
|
19
|
G1/2
|
80
|
195
|
160
|
4
|
18
|
M16
|
|
SWCQ-100
|
780
|
70
|
250
|
19
|
G1/2
|
100
|
215
|
180
|
8
|
18
|
M16
|
|
SWCQ-125
|
1060
|
100
|
300
|
19
|
G1/2
|
125
|
245
|
210
|
8
|
18
|
M16
|
|
SWCQ-150
|
1120
|
100
|
340
|
24
|
G1/2
|
150
|
280
|
240
|
8
|
23
|
M20
|
|
SWCQ-200
|
1120
|
120
|
420
|
24
|
G1/2
|
200
|
335
|
295
|
8
|
23
|
M20
|
|
SWCQ-250
|
1190
|
120
|
500
|
24
|
G1/2
|
250
|
390
|
350
|
12
|
23
|
M20
|
|
SWCQ-300
|
1120
|
120
|
570
|
24
|
G1/2
|
300
|
440
|
400
|
12
|
23
|
M20
|
|
|
法兰连接尺寸JB/T81《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。
|
|
四、型号标注说明
|
|
|
五、工作原理
|
1、过滤器分别由两组过滤装置和一个六通换向阀组成，正常工作时，一组过滤装置投入运行，另一组被换向阀封闭备用。
2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置，连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤0.6MPa可不停机换向。
3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

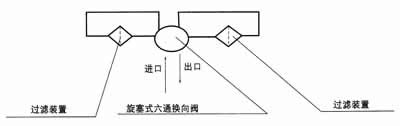

4、系统图
|
|
|
|
六、使用说明
|
1、当进出口压力差≥0.05MPa时应将过滤装置停止工作，取出滤芯磁块进行清洗（包括筒体）。
2、当过滤精度达不到要求时，将过滤装置停止运行，更换滤网。
3、过滤器运行过程中，不得随意转动换向阀。
七、订货须知
订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。
|
