YZF-L4型压力操纵阀

一、使用条件
YZF-L4型压力操纵阀,是一种利用压差信号通过机械传动转化为电信号的发讯装置。用于电动终端式干油集中润滑系统中,安装于两条供油主管的末端,当主管供油时的末端压力超过该阀的设定压力时,该阀动作向电控柜发出信号,由电磁换向阀实现两条供油主管的交替供油,该阀发送信号正确,可靠,设定压力可以调整。

二、技术参数

型号
公称压力Mpa
调定压力Mpa
压力调整范围Mpa
损失量ml
重量kg
标准型号
原型号
YZF-L4
PV-2E
20
4
3-6
1.5
8.2

使用介质为锥入度265~385(25℃,150g)1/10mm的润滑脂(NLGI0#-2#)的润滑脂。

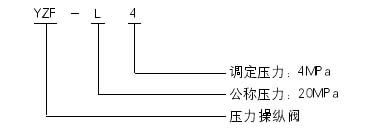

三、型号说明

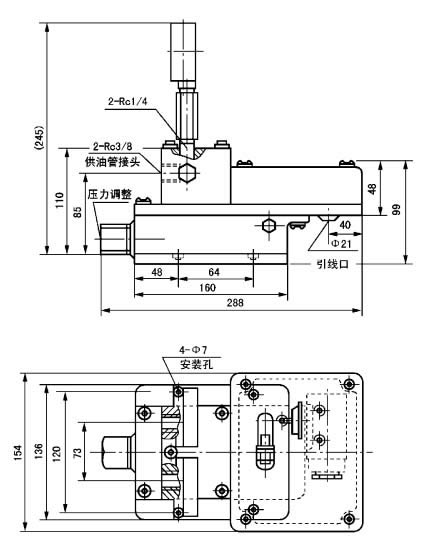

四、外形尺寸
五、使用说明
1、安装在终端式系统的二条供油主管末端。
2、压力操纵阀之后应再安装一个分配器,使阀内的润滑脂得到更新。
3、阀后的分配器从阀体的压力表接口处加装内接头和三通引出。
4、调整螺丝右旋设定压力调低,左旋调高。
