三、使用说明
使用润滑脂的锥入度为310～385（NLGI0#～1#）
贮油器内的压力（回油口压力）在3MPa以下时可直接使用。在3～10MPa时需采用外部泄油方式。
|
电源
|
AC220V 50Hz
|
|
功率
|
30W
|
|
电流
|
0.6A
|
|
瞬时电流
|
6.5A
|
|
允许电压波动
|
+10～-15%
|
|
相对湿度
|
0-95%
|
|
暂载率
|
100%
|
|
绝缘等级
|
H
|

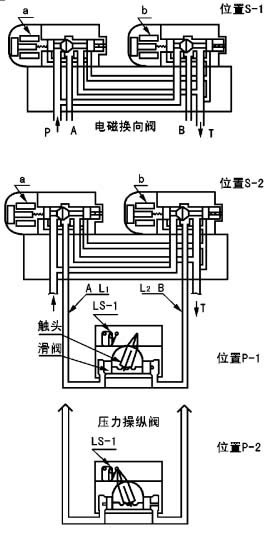

四、动作说明
位置S-1
图示为给油结束状态，电磁阀的电磁铁a和b都断电去磁，压力油入口关闭，润滑泵处于停止工作状态。在此状态下两条供油主管都向贮油器开放。
位置S-2
泵启动的同时，电磁铁a通电得磁，泵输出的润滑脂经A 口被送向供油主管L1，供油主管L2仍向贮油器开放。
位置P-1
供油主管末端安装压力操纵阀，当主管L1末端的压力超过压力操纵阀的设定压力时，将其滑阀推向右侧。
位置P-2
滑阀移动右侧，将与其联动的触头拔到左侧、使行程开关LS-1处于接通状态，向电控柜发出信号，使电磁铁a 断电，泵停止工作，恢复到位置S-1。
下次给油，电磁铁b通电，泵输出的润滑剂经B口被送向供油主管L2，压力操纵阀动作使行程开关处于断开状态。
