一、使用条件
VSL-KR型双线分配器上下面均有给油口，分配器活塞正反向动作时分别从上面和下面的给油口排出润滑脂；在相应上、下给油口内设有合二为一的排油结构，要改变奇数出油，只需将孔内的螺钉拧出即可。还可以从指示杆的动作直接观察分配器的工作情况，同时还可以通过调整螺钉在规定范围内调整各出油口的给油量。
该型分配器适用于公称压力为40MPa的双线式干油集中润滑系统中，在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。
|
|
|
二、技术参数
|
|
|
型 号
|
公称压力MPa
|
动作压力Mpa
|
额定给油mL/循环
|
调整螺钉每转一圈调整量ml
|
|
VSL※-KR
|
40
|
≤1.0
|
0-5
|
0.15
|
|
|
使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI0#～2#）或粘度等级大于N68的润滑油；使用环境温度为-10～80℃；使用介质为润滑油时，请在20MPa压力下使用。
|
|
|
|

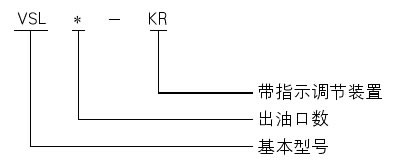

三、型号说明
|
|
|
|
|

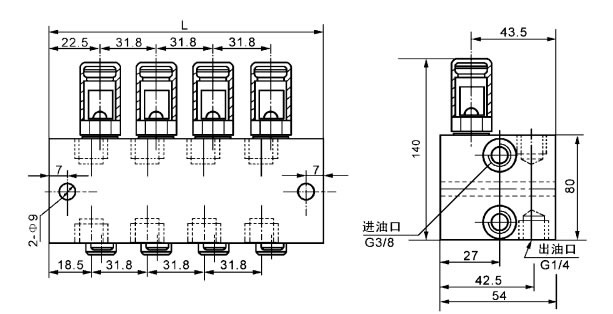

四、外形尺寸
|
|
|
型号
|
VSL-KR
|
VSL4-KR
|
VSL6-KR
|
VSL8-KR
|
|
出油口数
|
2
|
4
|
6
|
8
|
|
L(mm)
|
44.5
|
76
|
108
|
140
|
|
|
|
|
五、使用说明
|
|
若需相应上下出口合并时，只需将上出油孔内的压紧螺塞用6mm内六角扳手拧出，取出分油套通孔向下装入，再拧紧压紧螺塞，此时上出口用G1/4螺塞封堵以防灰尘侵入。
|
|
|
六、订货须知
分配器安装使用环境温度在-10～80℃以外的必须在订货合同中注明，以便供货时提供耐低、高温油封。
|
|
|
