一、使用条件
VSKH-KR型双线分配器上下面均有出油口，分配器活塞正反向动作时分别从上面和下面的出油口排出润滑脂。还可以从指示杆的动作直接观察分配器的工作情况，同时还可通过调整螺钉在规定范围内，调整出油口的给油量。
分配器适用于公称压力为40MPa的双线式干油集中润滑系统中。它在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。
|
|
|
二、技术参数
|
|
|
型号
|
公称压力MPa
|
动作压力Mpa
|
额定给油量ml/循环
|
调整螺钉每转一圈调整量ml
|
|
VSKH※-KR
|
40
|
≤1.5
|
0-1.5
|
0.05
|
|
|
使用介质为锥入度不低于265（25℃，150g）1/10mm 的润滑脂（NLGI0#～2#）或粘度等级大于N68 的润滑油；使用环境温度为-10～80℃；使用介质为润滑油时，请在20MPa 压力下使用。
|
|
|
|

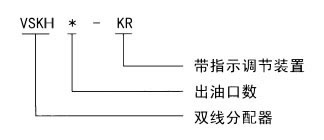

三、型号说明
|
|
|
|
|

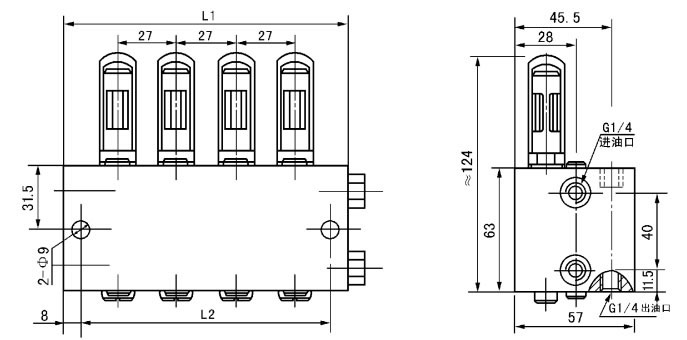

四、外形尺寸
|
|
|
型号
|
VSKH2-KR
|
VSKH4-KR
|
VSKH6-KR
|
VSKH8-KR
|
|
L1
|
52
|
80
|
108
|
136
|
|
L2
|
36
|
64
|
92
|
120
|
|
|
|
|
五、使用说明
|
|
分配器安装使用环境温度在-10～80℃以外的必须在订货合同中注明，以便供货时提供耐低、高温油封。
|
|
|
