一、概述
DDB系列多点干油泵适用于润滑频率极低、润滑点不超过50点,公称压力为10MPa的多线干油集中润滑系统中。直接或通过单线片式给油器向各润滑点供送润滑脂的装置,特别适用于破碎机、锻压机床、码头行吊,印刷机等小型的单机设备。
|
|
二、技术参数
型号
|
公称压力MPa
|
每口给油量ml/次
|
给油次数/min
|
贮油器容积l
|
电动机功率kW
|
重量kg
|
DDB-10
|
10
|
10
|
0-0.2
|
13
|
7
|
0.37
|
19
|
DDB-18
|
18
|
23
|
0.75
|
75
|
DDB-36
|
36
|
80
|
使用介质为锥入度不低于265(25℃,150g)1/10mm 的润滑脂(NLGI0#~2#)。工作环境温度0~40℃。
|
三、 外形尺寸
|
|
|

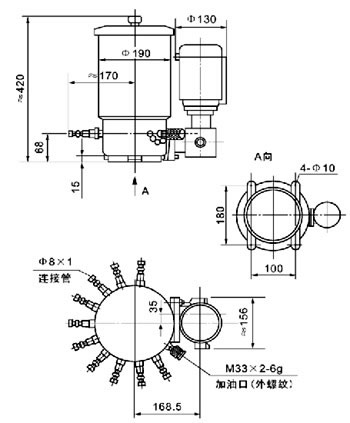

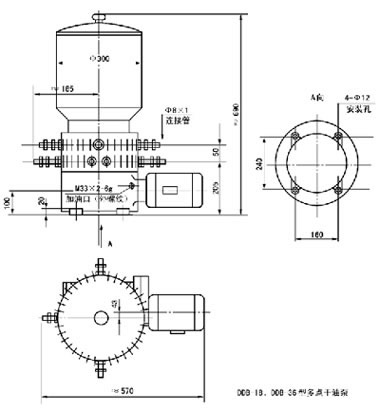

DDB-10多点干油泵 DDB-18、DDB-36多点干油泵
|

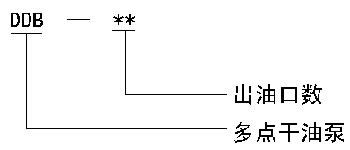

四、型号标注说明
|
|
五、使用说明
|
1、该系列多点干油泵应安装在环境温度合适,灰尘少,便于补脂、调整、检查、维护保养等都方便的场合。
2、DDB系列多点干油泵使用前先向一级减速箱内加入HL-20 齿轮油至油标规定液面。
3、向干油泵贮油器内补脂必须使用SJB-D60型手动加油泵或DJB-200型电动加油泵从贮油器的加油口加入,注意在贮油器内无润滑脂时严禁启动电机运转。
4、按贮油桶壁上旋向牌规定的旋向进行电机接线,不得反转。
5、加油口的过滤网精度不低于0.2mm,应定期清洗。
6、干油泵应经常保持清洁,严禁揭盖补脂以免脏物进入泵体内,影响正常工作。
|
|
